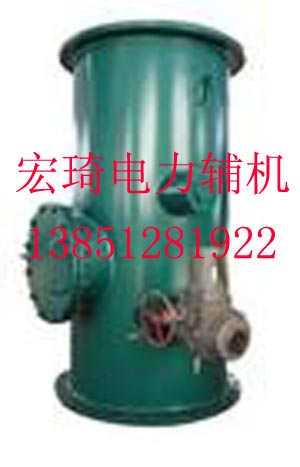

收球網是膠球清洗系統的關鍵設備，它的功能是把膠球從冷卻水中分離出來，且保證不漏球、不卡球。收球網安裝在冷卻水出口管段上，從凝汽器流出夾帶膠球的水經過收球網時，球被回收并由引出管從收球網中引出。收球網的柵格網板可以轉動，在膠球循環運動時網板置于“收球”位置，在不投運膠球清洗時網板置于“反沖洗”位置，此時網板上的雜物被水沖走，同時又減少網板的水阻。給水泵汽輪機凝汽器膠球清洗裝置用途：膠球清洗裝置向凝汽器水側投入比凝汽器換熱管略大的膠球，膠球通過凝汽器換熱管，將沾污在凝汽器換熱管內壁的污物清除，以提高換熱管的換熱系數，從而提高凝汽器換熱效率，降低給水泵汽輪機背壓，提高整體效率

1.1 單板式收球網（SD型）

SD型單板式收球網在保持了原有收球網相對穩定性的基礎上，在內部網板及下部出球口處進行了針對性的改進設計，使得網板呈整體式結構，采用隔圈、螺桿壓緊式結構，保證各柵條間的距離及整體的強度，不夾球、不變形；出球口加裝了一套“壓頂裝置”防止網板經長期運行產生變形與出球口貼合不牢。

1.2 雙板式收球網（SQ型）

SQ型收球網是一種最新型收球網，具有以下特點：

①改變收球網的結構型式，收球時，網片呈“V”型，雜草、雜物及膠球集中于網片底部，有效地克服了跑球、卡球現象。不收球時，網片呈“A”型狀，可以對網片進行反沖洗。

②采用強制性回收膠球機構，把膠球及雜物直接送到膠球泵入口處。

③去除了關斷閥、調節閥等活動部件，使其結構簡單，操作方便且體積也比原來的收球網縮小了1/3。

④由于采取了強制回收，所以對膠球泵出力要求不高，且不受流速、流量大小的影響，膠球回收率可達95%以上。

    膠球清洗裝置的安全可靠，所有傳動機構應靈活可靠，膠球清洗裝置能夠按照投運程序自動運行和手動運行，具有適應給水泵汽輪機各種工況正常運行的能力。膠球清洗裝置投運時，所有膠球在凝汽器水室中分布均勻的進入凝汽器不銹鋼管中，對管子內壁進行有效的清洗。膠球清洗系統收球率大于95%。膠球清洗裝置運行方式為24小時連續運行，收球率的測試方法是運行24小時，收球半小時，收球數與投球數的比值。
